產品介紹

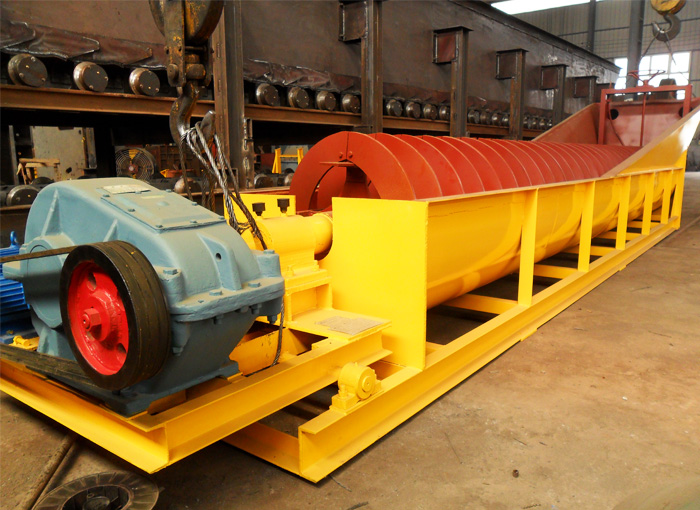

螺旋分級機是一種適用于選礦生產線的物料分級作業的專業設備，我公司生產有單螺旋分級機和雙螺旋分級機，具有處理量大、**、節能等優勢，在各大、中型選礦生產線中都有不俗的表現。
螺旋分級機主要用于選礦、礦石廠磨礦回路中預先分級和檢查分級以及洗砂作業中的脫泥、脫水等作業。根據螺旋數量可分為單螺旋和雙螺旋兩種；根據螺旋葉片侵入深淺程度不同可分高堰式和沉沒式兩種。前者用于溢流粒度為0.83-0.15mm，后者用于溢流粒度為0.15-0.07mm的礦石分級。
性能特點
螺旋分級機結構特點：
1、用于機制砂干法生產工藝中超標石粉的分離，可以非常方便的控制機制砂石粉的含量，滿足用戶的要求。2、適合于干法大、中型制砂生產線使用。3、0.00--0.75mm石粉含量在2%-15%之間可調。4、石粉質量易于控制，細度調整方便、靈活、可靠。5、瓦片內襯，維修率非常低。6、采用變頻控制技術，操作更簡潔。
工作原理

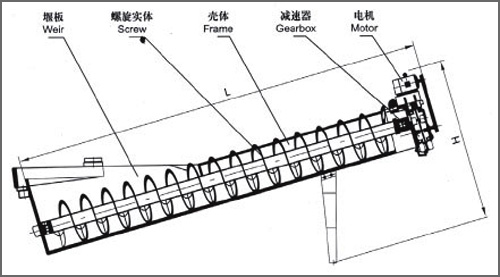

螺旋分級機工作原理及結構示意圖：
螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。
技術參數
高堰式螺旋分級機主要技術參數：
|
|
規格與性能參數表
|
|
型號
|
螺旋直徑
|
螺旋轉速(r/min)
|
水槽長度(mm ≤)
|
電動機功率(kw≤)
|
外形尺寸(mm≤)
|
機重
|
|
傳動用
|
升降用
|
長
|
寬
|
高
|
≤
|
|
FG-3
|
300
|
12-30
|
3000
|
1.1
|
----
|
3850
|
490
|
1140
|
0.7
|
|
FG-5
|
500
|
8-12.5
|
4500
|
1.1
|
----
|
5430
|
680
|
1480
|
1.9
|
|
FG-7
|
750
|
6-10
|
5500
|
3
|
----
|
6720
|
980
|
1820
|
3.1
|
|
FG-10
|
1000
|
5-8
|
6500
|
5.5
|
----
|
7590
|
1240
|
2380
|
4.9
|
|
FC-10
|
8400
|
7.5
|
9600
|
1240
|
2680
|
6.2
|
|
FG-12
|
1200
|
4-6
|
6500
|
7.5
|
2.2
|
8180
|
1570
|
3110
|
8.5
|
|
FC-12
|
8400
|
7.5
|
2.2
|
10370
|
1540
|
3920
|
11.0
|
|
2FG-12
|
6500
|
15
|
4.4
|
8230
|
2790
|
3110
|
15.8
|
|
2Fc-12
|
8400
|
15
|
4.4
|
10370
|
2790
|
3920
|
17.6
|
|
FG-15
|
1500
|
4-6
|
8300
|
7.5
|
2.2
|
10410
|
1880
|
4080
|
12.5
|
|
FC-15
|
10500
|
7.5
|
2.2
|
12670
|
1820
|
4890
|
16.8
|
|
2FG-15
|
8300
|
15
|
4.4
|
10410
|
3390
|
4080
|
22.1
|
|
2FC-15
|
10500
|
15
|
4.4
|
12670
|
3370
|
4890
|
30.7
|
|
FG-20
|
2000
|
3.6-5.5
|
8400
|
11-15
|
3
|
10790
|
2530
|
4490
|
20.5
|
|
FC-20
|
12900
|
11-15
|
3
|
15610
|
2530
|
5340
|
28.5
|
|
2FG-20
|
8400
|
22-30
|
6
|
11000
|
4600
|
4490
|
35.5
|
|
2FC-20
|
12900
|
22-30
|
6
|
15760
|
4600
|
5640
|
48.7
|
|
FG-24
|
2400
|
3.67
|
9130
|
15
|
3
|
11650
|
2910
|
4970
|
26.8
|
|
FC-24
|
14130
|
18.5
|
4
|
16580
|
2930
|
7190
|
41.0
|
|
2FG-24
|
9130
|
30
|
6
|
12710
|
5430
|
5690
|
45.8
|
|
2FC-24
|
14130
|
37
|
8
|
17710
|
5430
|
8000
|
67.9
|
|
2FG-30
|
3000
|
3.2
|
12500
|
40
|
8
|
16020
|
6640
|
6350
|
73.0
|
|
2FC-30
|
14300
|
---
|
---
|
17091
|
---
|
8680
|
84.8
|
